2023届广雅广播站调音台使用指南

Benjamin Lee2023-07-132024-04-23

综述

by 2023届技术副站本杰明

此文档编写于2023年6月25日，雅马哈YAMAHA MG12为当时广播站内部及升旗台旁监控室所使用的调音台，如果后期进行了设备迭代，请将本文档存档。

本文所有思考仅基于对调音台的思考，导致节目出现故障的原因可能有很多，但是本文只列出了调音台本身可能有的问题，并不对其他部件进行考虑。

注意：该文档后面所有小图均出自于MG16，长得差不多一样，大概懂意思就行了。

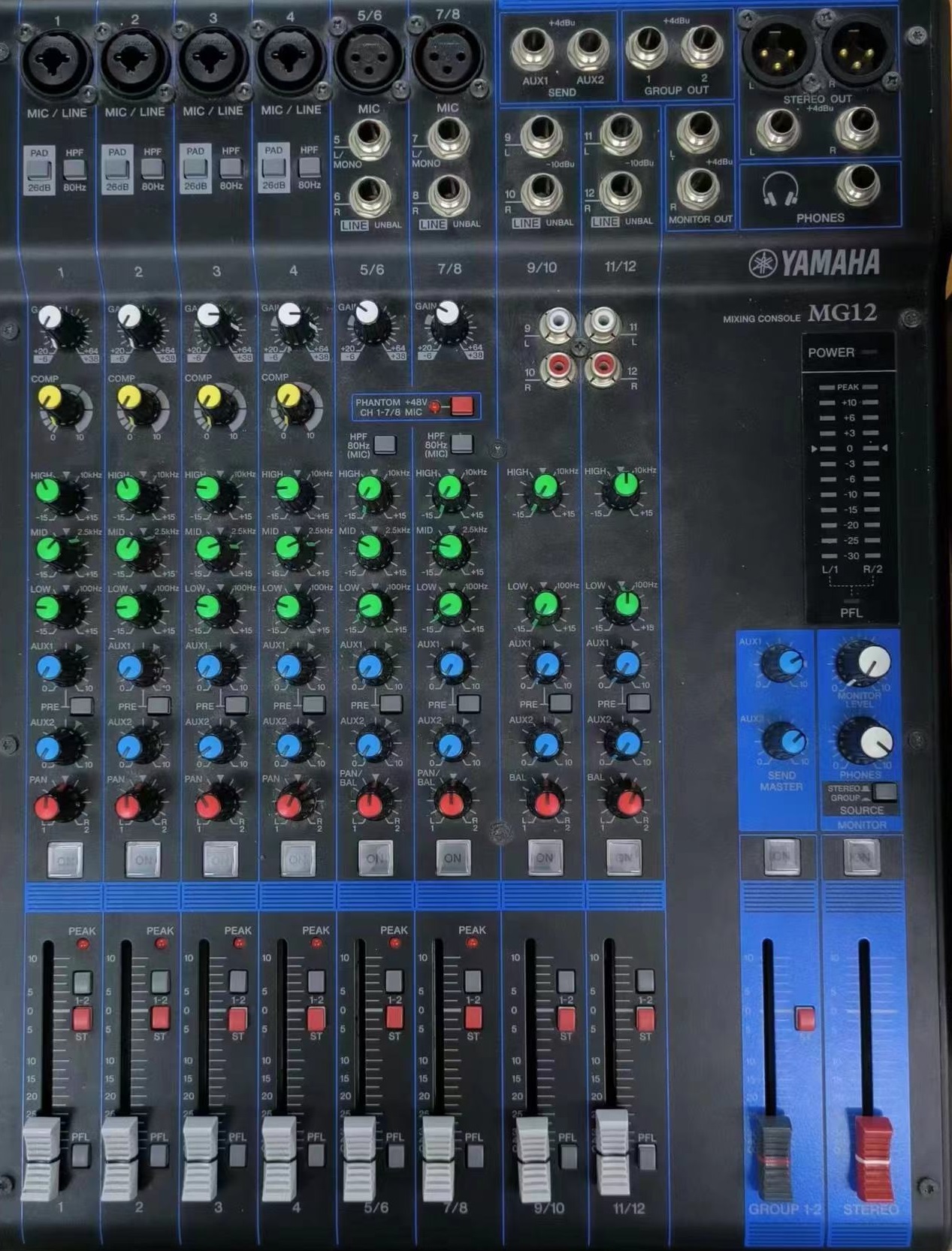

概况图（俯视）

YAMAHA MG12

基本参数

基本类型

设备品牌：雅马哈

设备型号：MG 12

基本类型：模拟信号调音台

轨道与声道

轨道数量：8

声道数量：12

接口类型

6.5mm接口（TRS接口）

共17个，包含输入、输出、监听

卡农接口（XLR接口）

两个母接口，两个公接口

6.5mm混卡农接口

共四个，为6.5mm混卡农母接口

莲花接口（RCA接口）

共四个，两个红色，两个白色

输入源

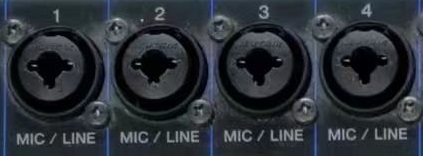

6.5mm混卡农接口

共四个，分布在1-4轨道，为单声道输入。该输入源可以输入MIC信号和LINE信号。

卡农母接口（XLR接口）

共两个，分别在5-6轨道和7-8轨道，为双声道输入。该输入源仅可以输入MIC信号。

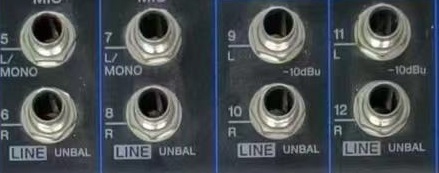

6.5mm接口（TRS接口）

共八个，5-6轨道、7-8轨道、9-10轨道、11-12轨道各两个，为单声道输入

莲花接口（RCA接口）

共4个，9-10轨道、11-12轨道各两个，每条轨道红白各一个

输出源

输出源1：Group1-2

左右（标有L和R）各一个6.5mm接口（TRS接口）输出。输出时会增加4dB的音量。

输出源2：STEREO

左右各有（标有L和R）各有一个6.5mm接口（TRS接口）和卡农公接口（XLR接口）。输出时同样也会增加4dB的音量。

监听输出：PHONES监听

PHONES监听为监听音箱输出，该输出的增益在电平表下方。PHONES监听只能输出开启了PFL监听的轨道，对PHONES监听增益的调整不会直接影响总线输出结果。

旋钮

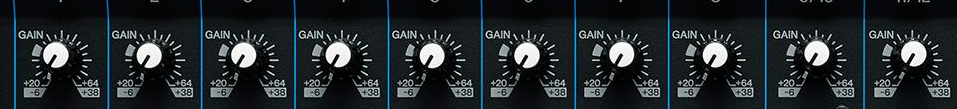

轨道总增益旋钮（白色）

轨道总增益旋钮一共有8个，分别在轨道1、轨道2、轨道3、轨道4、轨道5/6、轨道7/8、STEREO输出轨道上方（有两个）。

该旋钮为增益旋钮，作用为调整轨道增益和监听增益。2023届广播站监听改成了接在输出到直播端的声卡上面，所以监听增益暂时没有用。如果后期有变动可以调。

轨道增益一共6个，一般不用调整。如果更换了设备需要重新适配增益，则使用以下方法初始化增益：

将增益旋钮调制最低。
将动态范围轨道推条推至+5dB
慢慢旋转增加增益直至发出啸叫停止。

至此轨道增益初始化完成，在日常使用中请保持将旋钮保持在此刻度。如果后期有调整需要，要保证在离线状态（未直播状态）下调整，防止将噪声传至室外。

PHONES旋钮

PHONES旋钮调整的是PHONES接口的监听输出音量，该旋钮只会对PHONES监听输出产生作用，并不影响最终的输出结果。

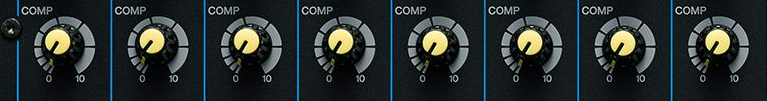

压缩旋钮（黄色）

压缩旋钮为压缩旋钮。主要是缩小动态范围，简单来说就是放大小音量，减小大音量，使整段音频响度听起来差别不会很大。

EQ均衡旋钮（绿色）

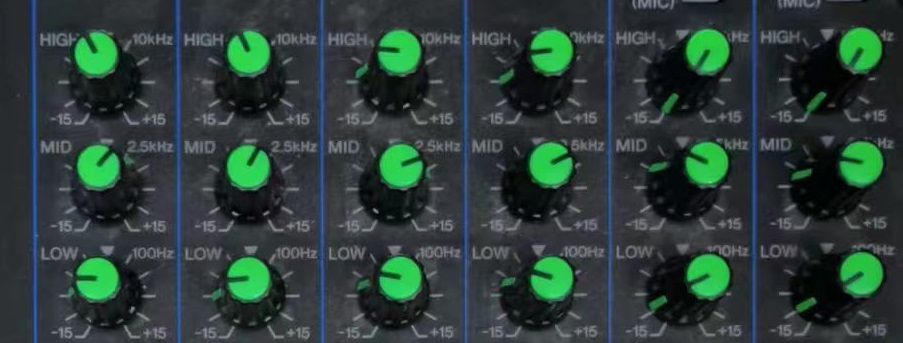

EQ均衡旋钮共22个，分别在轨道1、轨道2、轨道3、轨道4、轨道5/6、轨道7/8（每条轨道各3个）、轨道9/10、轨道11/12（每条轨道各2个）。

该旋钮为频率增益旋钮（输入EQ旋钮），用于调整高、中、低三个频率板块的增益。

高频（HIGH）：±15dB

中频（MID）：±15dB

低频（LOW）：±15dB

与白色增益旋钮相同，EQ旋钮在没有特殊情况下也不要调整。一般来说要将高频压到最低，因为自然环境噪音一般为高频。如果在录制唱歌、线上节目等声带时，可进行微小的调整，但在结束后要恢复。

声道增益旋钮（蓝色）

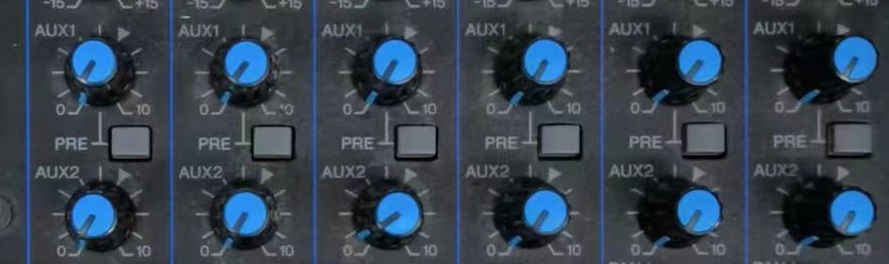

声道增益旋钮共16个，在轨道1、轨道2、轨道3、轨道4、轨道5/6、轨道7/8、轨道9/10、轨道11/12每条轨道均有2个，分别为AUX1和AUX2。

声道增益旋钮是左右声道增益，范围是0-10，不一定要搭配PAN/BAL的左右偏向使用，一般默认为0。调整该旋钮的大小也可以达到和PAN/BAL旋钮类似的效果。

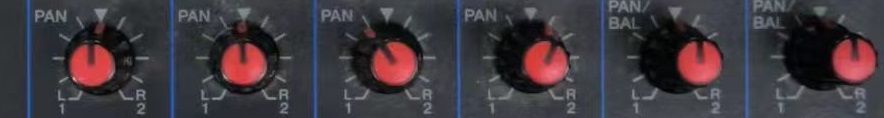

PAN/BAL旋钮（红色）

PAN/BAL旋钮为声像位置的设置旋钮，该旋钮的作用是调整左右声道（立体声）的声像，这将改变听众两边听到的声音的音量大小。

日常节目的轨道一般将此旋钮居中。如果有线上节目、歌曲录制需求，可以尝试调整该旋钮，达到立体声效果。

按钮

[PAD]开关

此开关打开时，单声道输入通道的 [MIC/LINE]插口的输入信号会被衰减26dB（此数值各家不一，不一定是26dB）。如果将话筒或其它低输入电平设备连接到对应通道，则应关闭此开关。

[HPF]开关

此开关打开时，将应用高通滤波器，以 12 dB/倍频的斜率衰减 80 Hz以下的频率。

注意：这里的HPF的作用是让高频信号通过，阻止低频信号通过。

MIC[HPF]开关

这两个按钮位于轨道5-6和轨道7-8上，作用跟上述[HPF]开关效果一样，但是这里的[HPF]仅对这两条轨道的XLR卡农输入(MIC)作用，TRS6.5mm接口输入(LINE)则无此效果。

[PHANTOM +48V]开关

[PHANTOM +48V]开关为+48V幻象电源开关，开启时将+48V的电源通到卡农（XLR）输入接口处（轨道1至轨道7/8）。

总线分配开关

MG12每条输入轨道都有两个总线分配开关，分别是GROUP1-2输出和STEREO输出的分配开关。

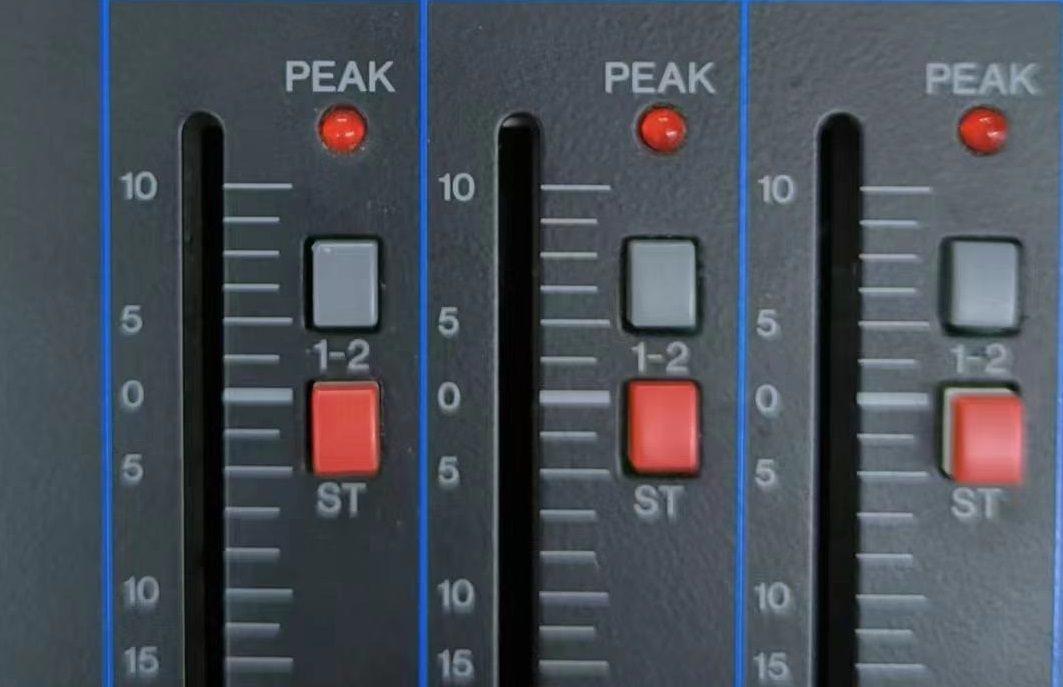

该按钮按下时，则将当前轨道处理后信号传输给对应的总线。比如图中**[1-2]**按钮按下时，会将当前轨道处理后的信号传输给GROUP1-2总线。GROUP1-2总线输出时才有该轨道的声音信号，否则没有。

[1-2]开关：将通道的信号分配到 GROUP 1-2总线。

[ST]开关：将通道的信号分配到 STEREO L/R总线。

默认情况下，所有有输入信号的轨道都应开启1-2总线分配和STEREO总线分配，且在日常节目中不要进行调整。

[PFL]开关

PFL开关为推子前监听开关，其监听信号会被显示在调音台右侧的电平表上，也会在PHONE监听中反映出来。PFL的开关不会直接影响最后的输出结果，如果在右侧电平表上没有看到音量、或者PHONE监听没有声音，不代表外面没有声音输出。

PFL是监听推子作用前的信号，包括EQ、PAN/BAL、总增益。因此推子在动态范围滑轨的刻度并不影响监听结果，但是EQ、PAN/BAL、总增益的调整会。

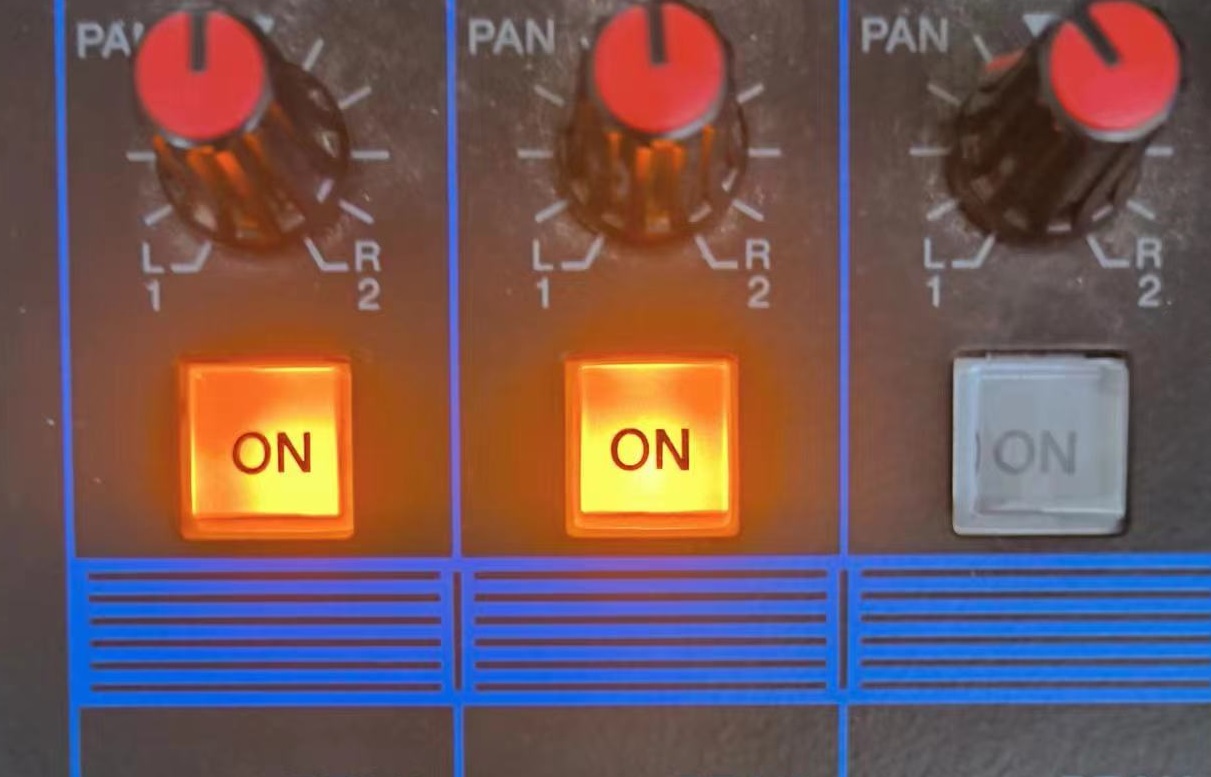

ON开关

该按钮为轨道启用按钮。一般未开启情况下不会亮灯，如需启用该轨道则按下此按钮，正常启用则会亮起橙色灯光。

[SOURCE]按钮

在MG12调音台中，SOURCE按钮位于总线轨道上方。这个开关更改的是监听信号，包括[MONITOR]和[PHONES]监听，如电平表和[MONITOR]和[PHONES]监听输出。

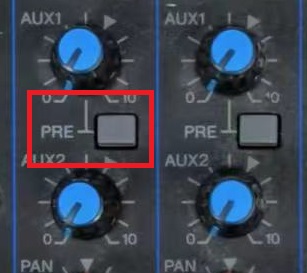

AUX[PRE]开关

AUX[PRE]开关决定的是推送信号是否经过推子调节。如果按下则向AUX总线输出的是经过推子调节前的信号，否则输出的是推子调节后的信号。

灯光指示

[PHANTOM +48V]指示灯

[PHANTOM +48V]显示灯则是代表是否正常开启通电。在日常节目中，由于目前的麦克风使用的是卡农（XLR）接口，因此在使用前需要打开此开关。

[PEAK]指示灯

[PEAK]指示灯是EQ后信号的峰值电平，当电平达到削波以下3dB时，PEAK指示灯会亮起成红色。

电平过高会导致失真，给听众带来的效果并不好。因此，如果改灯长期亮起时，应调整动态范围或该轨道增益。

电平表

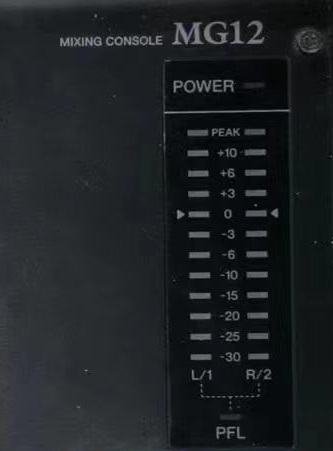

电平表位于调音台的右侧，Group1-2和STEREO总线轨道上方。

电平表 LED会显示 STEREO L/R、GROUP总线的信号电平或通过 [PFL]开关选定的信号电平。 “0”(<)段对应于标称输出电平。当输出信号达到削波电平时[PEAK]指示灯会亮起。

日常操作指南

调音台开启步骤

检查电源线是否正确插上
打开电源开关（杠杆式开关，位于电源接口旁）
检查轨道1和轨道2的电脑音频是否正确插上
检查轨道5/6和轨道7/8电容式麦克风是否正确插上
检查轨道5/6和轨道7/8电容式麦克风是否打开（检查麦克风本体）
检查幻象电源是否开启（如果未开启则手动按下）
检查GROUP输出是否正确接线
按动打开轨道1、轨道2、轨道5/6、轨道7/8以及GROUP1-2总线输出的ON开关（如果未打开）
推动上述轨道的推子至合适的位置（一般为-10dB，根据现场情况调整）

操作注意！

原来说的是将监听音箱接在调音台的PHONE，这样有个问题就是：滑轨的刻度不影响PHONE的音量，但是会影响总输出的音量大小，所以建议将监听音箱接在输出声卡处。
在操作的时候，如需关闭一条轨道，应先将推子拉到最小再关闭ON开关，以免输出跳闸的声音。同理，如需开启一条轨道，应先打开ON开关再将推子拉到合适位置。
如果现场出现任何故障，应停止推送后再处理事故。

常见问题排查

Q：电平表上PFL有闪灯，但是没有电平。

A：可能是有声音输入的轨道没有开启监听，也有可能是监听音量太小。电平表的大小并不直接影响输出结果，声音有没有正常输出以及输出的音量需要以在室外听到的结果为准。
Q：电平表有正常跳动，但是声音没有正常输出，外面听不到。

A：如果输入的各轨道正常开启和推条，则存在三种可能性：
1. 输出的线材没有正确插入GROUP输出的端口。这种情况应检查GROUP输出接口的线材接入情况并做出调整；
2. GROUP总线输出轨道没有正确开启或者推条。应正确开启GROUP1-2输出轨道ON开关并推条至合适刻度；
3. 输入轨道没有将信号分配给输出总线。这种情况应检查每条输入轨道推条旁的总线分配按钮，如果未按下，应按下对应的总线分配按钮。
